KOMPENSATORY DLA PRZEMYSŁU
Polski producent kompensatorów mieszkowych do kompensacji rurociągów. Konstrukcje wg wymagań instalacji i wg normy PN EN 14917:2009.
od 2006
na rynku przemysłowym
DN32–DN3000
zakres rozmiarów
+1050 °C
wykonania specjalne
PN EN 14917
norma konstrukcyjna
Krótka odpowiedź: kompensatory metalowe wybiera się do wysokich ciśnień i temperatur, kompensatory gumowe i PTFE do wody, ścieków i chemii przy niskich ciśnieniach oraz tłumienia drgań, a kompensatory tkaninowe do kanałów spalin i gorącego powietrza z dużymi przemieszczeniami.
Kompensator mieszkowy to podstawowy produkt naszej firmy. Kompensatory metalowe ze stali nierdzewnej oraz kompensatory gumowe i tkaninowe produkowane są wg wymagań instalacji. Wykonujemy również specjalne, autorskie konstrukcje. Pełną ofertę prezentuje Hosemann – producent kompensatorów przemysłowych.

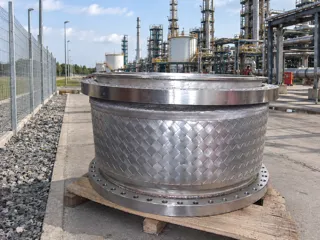

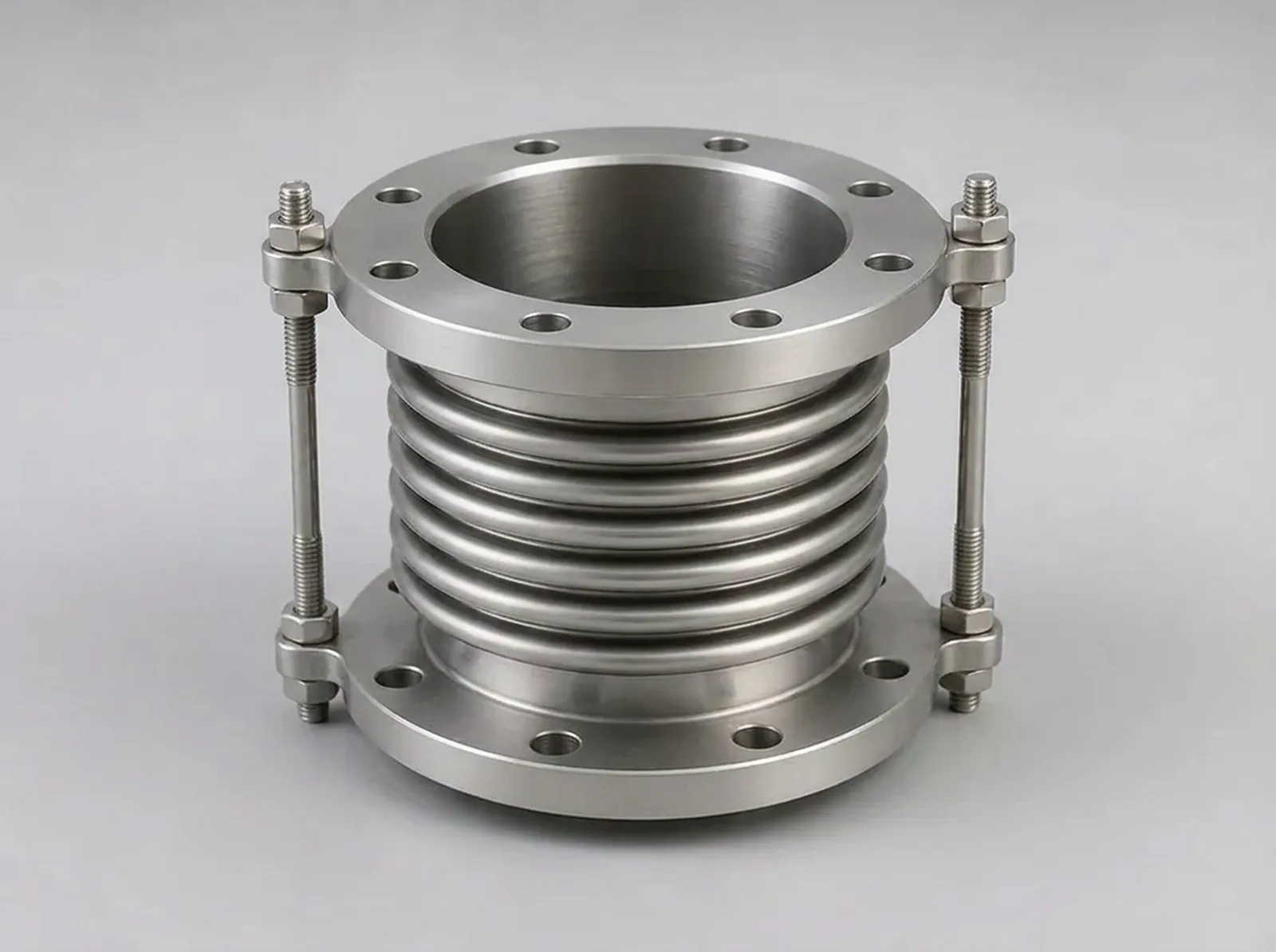

Projektujemy i produkujemy kompensatory metalowe ze stali nierdzewnej. Ścianka mieszka 2-3 warstwowa do 5 mm grubości. Ta podstawowa konstrukcja daje elastyczne połączenie sztywnych odcinków rurociągu przy zachowaniu ciśnienia i temperatury pracy instalacji.

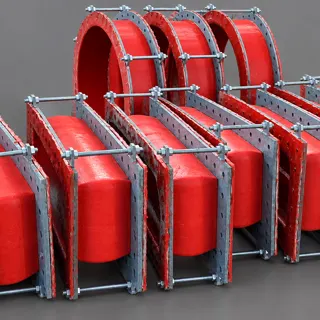

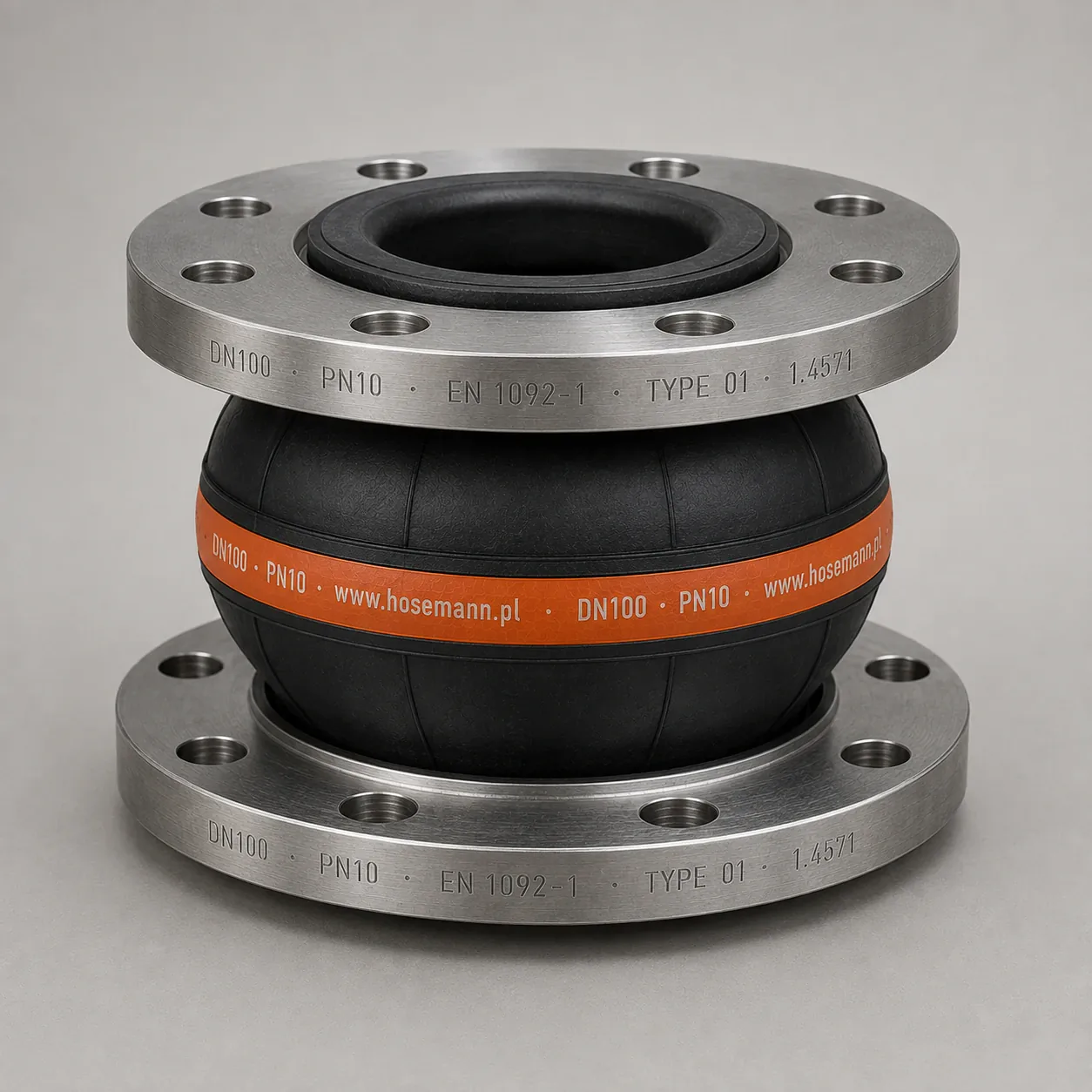

Kompensator gumowy kołnierzowy to elastyczne połączenie rurociągów, które kompensuje przemieszczenia, ogranicza skutki rozszerzalności cieplnej oraz tłumi drgania i hałas. Wykonania z EPDM, NBR, CR, PTFE i silikonu oraz kołnierze ze stali nierdzewnej lub ocynkowanej dobieramy do medium, temperatury i ciśnienia pracy. Kompensatory silikonowe – okrągłe i kwadratowe – sprawdzają się w wysokotemperaturowych kanałach wentylacyjnych i układach odpylających.

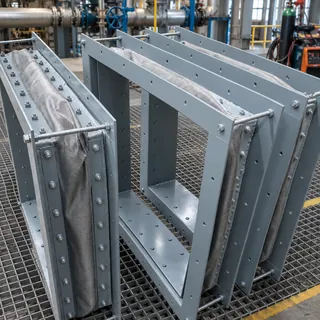

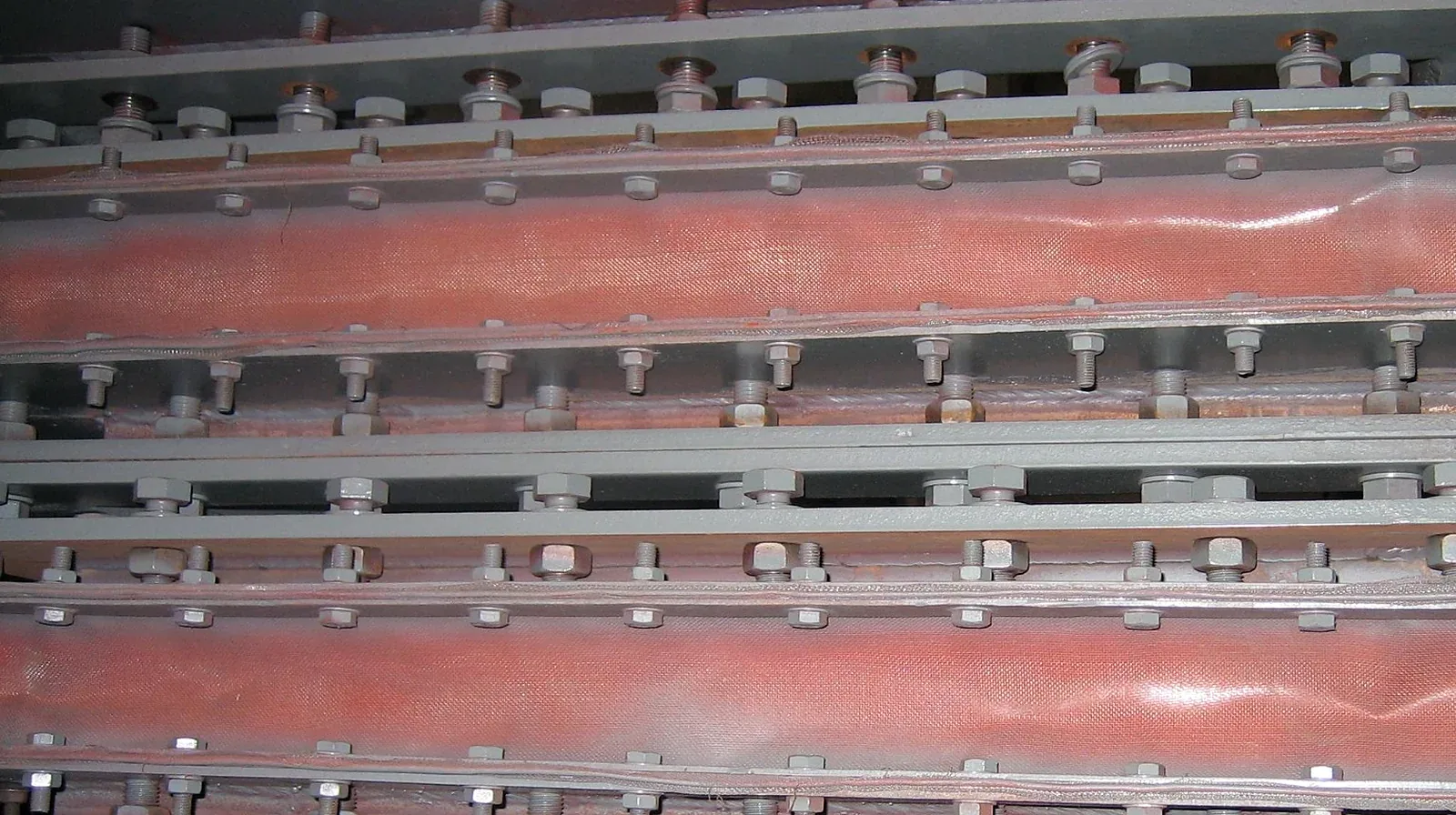

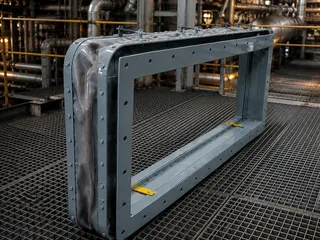

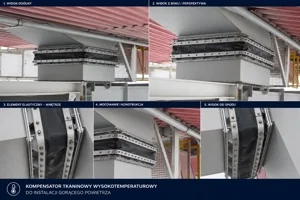

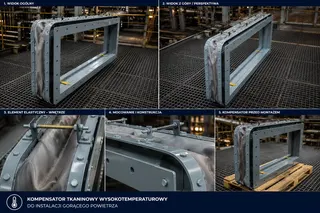

Kompensatory tkaninowe stosuje się tam, gdzie ciśnienie pracy jest niskie, a rozmiar instalacji i temperatura utrudniają użycie kompensatora metalowego i wykluczają gumowy. To sprawdzone kompensatory wysokotemperaturowe do kanałów spalinowych w energetyce i instalacjach przemysłowych. Lekka konstrukcja, w razie potrzeby z wkładką z siatki stalowej.
| Typ kompensatora | Materiał | Typowe media | Ciśnienie | Temperatura | Typowe zastosowanie |
|---|---|---|---|---|---|
| Metalowy mieszkowy | stal nierdzewna, opcjonalnie PTFE | para, gazy techniczne, media gorące | wysokie | wysoka, wykonania specjalne do +1050 °C | kompensacja rurociągów, energetyka, przemysł ciężki |
| Gumowy i PTFE | EPDM, NBR, CR, silikon, wkładka PTFE | woda, ścieki, chemia, media agresywne | niskie i średnie | niska i średnia | pompownie, chemia, HVAC, tłumienie drgań |
| Tkaninowy | tkaniny techniczne wielowarstwowe | spaliny, gorące powietrze, gazy odpylane | niskie | wysoka | kanały spalin, energetyka, instalacje odpylania |
Zakresy ciśnień i temperatur zależą od konkretnego wykonania — dokładne parametry potwierdza Dział Techniczny na etapie doboru.

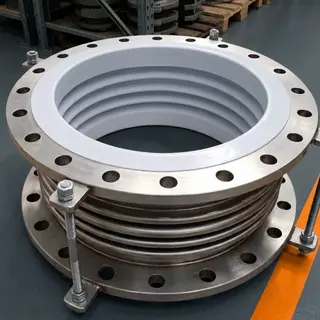

Specjalne konstrukcje do kompensacji rurociągów i kanałów. Rozmiary powyżej 4 cali produkowane są na zamówienie wg rysunku. Przykładem wykonania specjalnego jest kompensator stalowo-mieszkowy z napyloną warstwą PTFE na wewnętrznej ściance mieszków.
Kompensatory ze stali nierdzewnej produkujemy pod wymiar, wg nietypowych wymagań materiałowych i warunków pracy. Przy doborze należy pamiętać o faktorach redukujących ciśnienie pracy wraz ze wzrostem (lub spadkiem) temperatury.
Norma PN EN 14917:2009 definiuje typy kompensatorów mieszkowych metalowych i ich nazewnictwo: wykonania osiowe, poprzeczne (lateralne), kątowe oraz uniwersalne — czyli podział według kierunku przejmowanych przemieszczeń.
Prezentowany podział i nazewnictwo typów jest bezpośrednim cytatem normy, wg której wykonuje się kompensatory metalowe. Norma określa również możliwe do osiągnięcia zakresy płaszczyzn ruchu dla danej konstrukcji.
Axial Compensator
Kompensuje wyłącznie ruchy w osi rurociągu; ruchy poprzeczne w bardzo ograniczonym zakresie. Prosta produkcja, dlatego konstrukcja bardzo często stosowana w przemyśle.
Angular Compensator
Ze wspawanym zawiasem – ruch tylko w jednej płaszczyźnie wymuszonej przez zawias. Ciężka konstrukcja, powszechna na rurociągach ciepłowniczych; wymagana konsultacja techniczna.

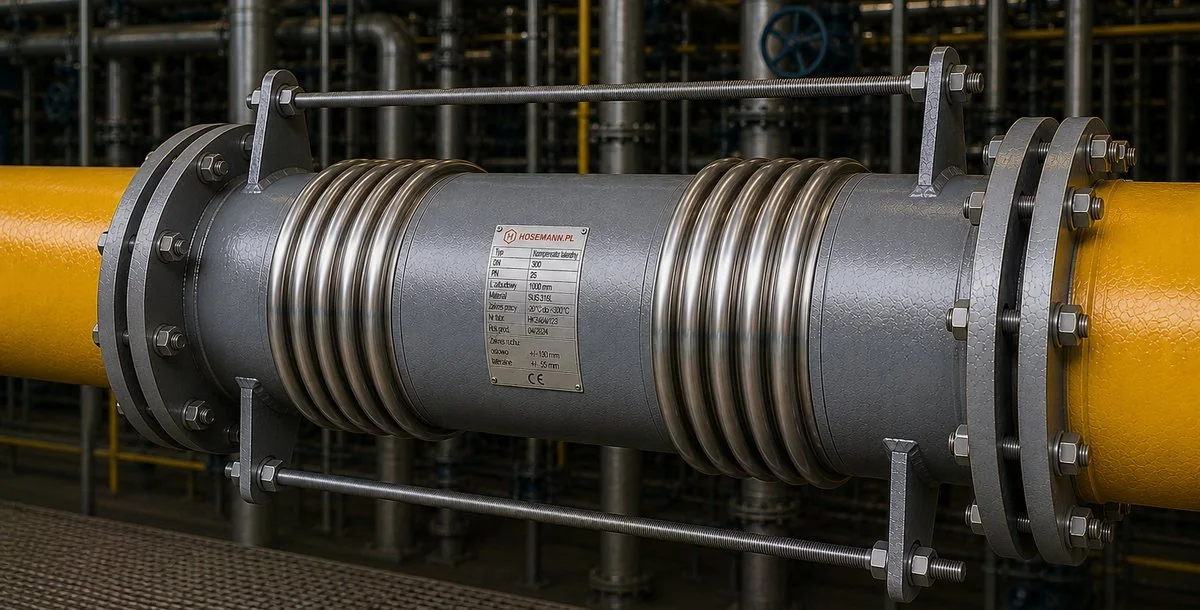

Lateral Compensator
Kompensuje ruchy poprzeczne w różnych kierunkach, a także ruchy w osi rurociągu. Dzięki temu bardzo często używany na rurociągach przemysłowych.
Universal Compensator
Przeznaczony do większych zakresów ruchów poprzecznych niż zwykłe kompensatory osiowe dzięki wydłużeniu części elastycznej. Najprostsza, powszechnie stosowana konstrukcja.
Produkujemy i dostarczamy specjalistyczne elementy urządzeń ciśnieniowych stosowanych w przemyśle – kompensatory, węże metalowe i gumowe, złącza oraz armaturę przyłączeniową. Produkty są personalizowane, a dobór rozwiązania wykonujemy według wymagań klienta. Więcej o podziale i nazewnictwie kompensatorów przeczytasz w serwisie Hosemann – kompensatory wg normy PN EN 14917.
Od 2006 roku produkujemy i dostarczamy kompensatory, węże i złącza dla przemysłu. Doświadczenie personelu sięga ponad 20 lat.
Autorskie konstrukcje i wdrożenia tam, gdzie wcześniej takich rozwiązań nie było. Kilka razy w roku dostarczamy unikalne rozwiązania techniczne.
Stawiamy na długie czasy pracy i trafny dobór konstrukcji do wymagań aplikacji. Zawsze jakość i ergonomia.
Optymalizujemy koszty klienta poprzez dobór materiału, zmianę konstrukcyjną i KNOW HOW, wydłużając żywotność elementów.
Poniżej krótkie, konkretne odpowiedzi na najczęstsze pytania o dobór, konstrukcję i zamawianie kompensatorów.
Kompensator to elastyczny element rurociągu lub kanału, który przejmuje wydłużenia cieplne, przemieszczenia montażowe i drgania, chroniąc pompy, wentylatory, armaturę i podpory przed naprężeniami.
Kompensatory metalowe stosuje się przy wysokich ciśnieniach i temperaturach oraz w parze i gazach technicznych. Kompensatory gumowe i PTFE sprawdzają się w wodzie, ściekach i chemii przy niskich ciśnieniach oraz tam, gdzie trzeba tłumić drgania. Kompensatory tkaninowe pracują w kanałach spalin i gorącego powietrza przy niskim ciśnieniu i dużych przemieszczeniach.
Ruch osiowy (wzdłuż osi rurociągu), ruch poprzeczny czyli lateralny, ruch kątowy oraz ich złożenia w wykonaniach uniwersalnych. Typ konstrukcji i sposób prowadzenia rurociągu dobiera się do dominującego kierunku przemieszczeń.
Kompensatory metalowe mieszkowe wykonuje się według normy PN EN 14917:2009, która porządkuje nazewnictwo typów, podział konstrukcji i zasady projektowania mieszków.

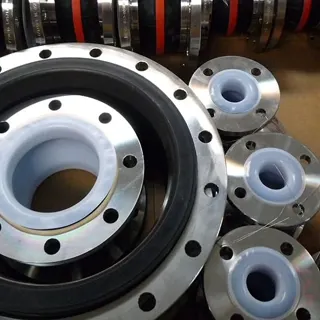

Najczęściej EPDM, NBR, CR oraz silikon, a przy agresywnej chemii mieszek zabezpiecza się wkładką PTFE. Dobór materiału zależy od medium, temperatury i ciśnienia pracy.
Standardowo od DN32 do DN3000, a kompensatory kwadratowe i prostokątne powyżej 4 cali wykonywane są na zamówienie według rysunku.
Średnica lub wymiar przekroju, ciśnienie i temperatura pracy, medium, wymagane przemieszczenia i ich kierunek, długość zabudowy, typ przyłącza (kołnierz, spaw, gwint) oraz liczba sztuk. Na tej podstawie dobieramy konstrukcję i materiał.
Tak. Wraz ze wzrostem temperatury dopuszczalne ciśnienie pracy spada, dlatego przy doborze stosuje się współczynniki redukujące odniesione do temperatury pracy instalacji.
Wyślij zapytanie przez formularz w sekcji Kontakt lub na adres biuro@kompensatory.com.pl, podając dane doborowe. Dział Techniczny odpowiada z propozycją konstrukcji i wyceną.
Nie znalazłeś odpowiedzi? Wyślij zapytanie do Działu Technicznego.
W przypadku pytań zapraszamy do kontaktu z naszym Działem Technicznym – doradzamy w zakresie doboru kompensatorów wszystkich typów.
